CRTSⅡ型板式无碴轨道弹性限位板
我公司严格按照“铁道部科学技术司”客运专线铁路CRTSⅡ型板式无碴轨道弹性限位板，于2010年12月份取得了铁道部产品质量监督检验中心的质量检验合格报告。

适用范围
适用于客运专线铁路CRTSⅡ型板式无碴轨道弹性限位板。

用途
安装在CRTSⅡ型板式无碴轨道连续底座板与侧向挡块或挡墙之间，用于保持底座板水平和垂向形位的轨道部件，由面板、橡胶层及底板经硫化复合而成。

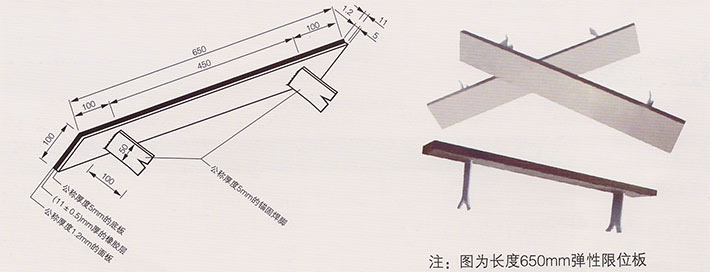

规格型号示意图

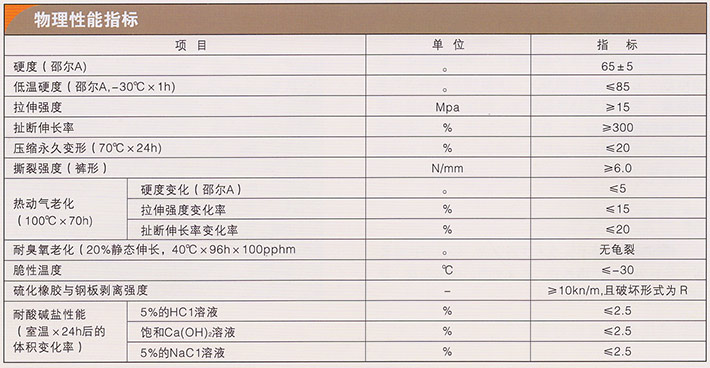

技术要求及性能指标
面板材质采用公称厚度为1.2mm的不锈钢板制造，材质为06Cr17Ni12Mo2。面板的技术要求应符合GB/T3280-2007的规定。

橡胶层材质为氯丁橡胶。

底板（含锚固焊脚）材质采用公称厚度为5mm的45号钢制造，其原材料的化学成分、力学性能应符合GB/T699-1999的规定，其厚度偏差应符合GB/T709-2006的规定。底板应进行镀锌处理，镀锌层厚度不应小于50µm。

经300万次循环载荷后，疲劳永久变形≤1mm，垂向静刚度变化≤30%，橡胶层与钢板间无脱落和剥离现象。
